電磁流量計的安裝規范要求

發布時間:2023-11-30 09:47:46??點擊次數:921次

電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內,則與測量無關。


安裝要點

A、安裝地點不能有大的振動源,并應采取加固措施來穩定儀表附近的管道;

B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近,以免受到電磁場的干擾;

C、傳感器與管道連接時應保證滿管運行,*好垂直安裝;

D、變送器外殼接地與就近接地網連接即可;屏蔽電纜(分體式)按說明書連接,信號電纜(至系統)進行屏蔽層系統處單端接地;測量傳感器與管道連接的短路環需要接地,接地電阻應小于10歐姆,不能與電氣接地共用;

E、流量計傳感器上游也應該有一定的直管段,一般在5D~10D。


安裝詳解

如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時可以增加前后直管段的長度,采用一個流量穩定器或減少測量點的截面以穩定流速分布。

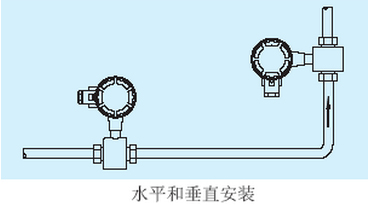

流量計可以水平和垂直安裝,但是應該確保避免沉積物和氣泡對測量電*的影響,電*軸向保持水平為好。垂直安裝時,流體應自下而上流動。

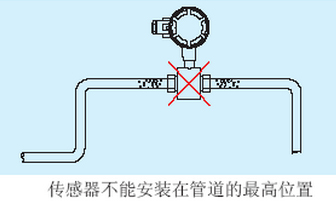

傳感器不能安裝在管道的*高位置,這個位置容易積聚氣泡。

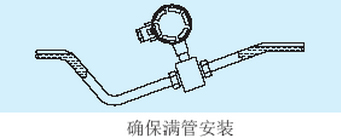

確保流量傳感器在測量時,管道中充滿被測流體,不能出現非滿管狀態。

如管道存在非滿管或是出口有放空狀態,傳感器應安裝在一根虹吸管上。


電磁流量計的常規直管段要求是前10D后5D,在有彎管、閥門的情況分別有不同的要求。

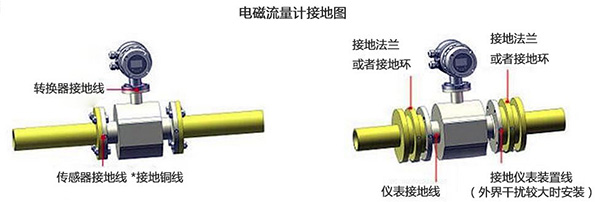

電磁流量計接地的原因

電磁流量計內的測量電*處于一個直流或交流電場內,如果其環境不能有效地被屏蔽于一個無干擾的條件下,對測量有嚴重干擾。

傳感器外殼接地與否,直接關系到測量的精度和穩定性,接地導線必須不傳任何干擾電壓,因此電磁流量計要求有非常可靠的接地,要做好接地屏蔽,否則就會產生干擾電流。


電磁流量計接地的好處


若連接流量計的管道是(相對于被測介質)絕緣的則要用接地環,它的材質應根據被測介質的腐蝕性選用。

如果是聚四氟乙烯內襯的測量傳感器,為了保測量傳感器能正常工作,要選用接地環。
